3d сканирование паралонового наполнителя кресла и 3d моделирование формы под заливку ППУ.

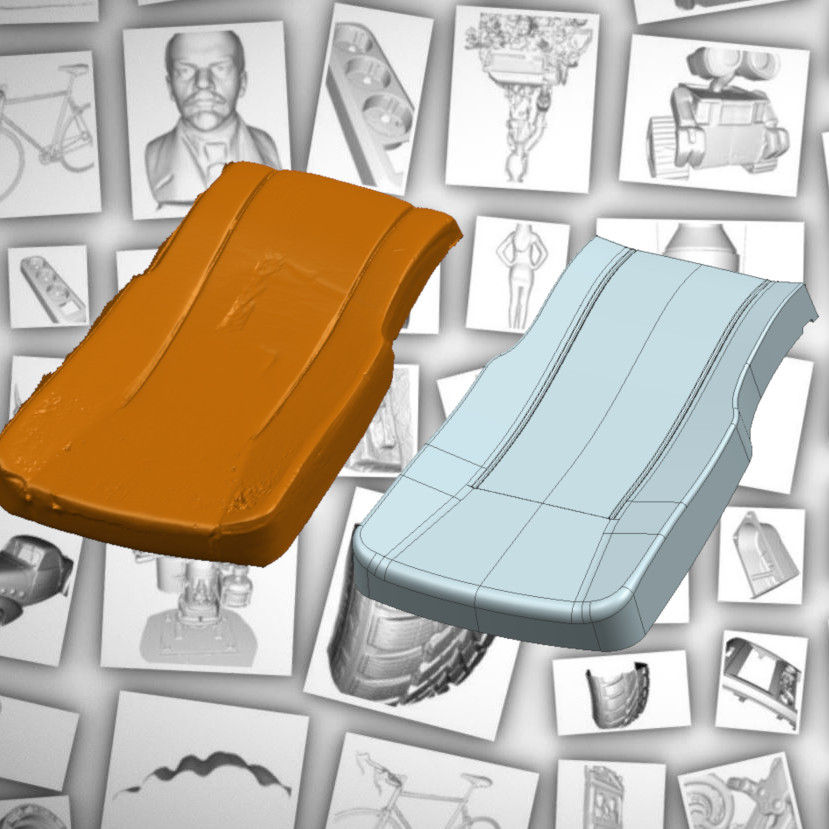

3d сканирование паралонового наполнителя кресла и 3d моделирование формы под заливку ППУ. В одной из киносети стоит задача обновить кресла в кинотеатрах. Нужно порядка тысячи новых кресел. Учитывая курс рубля экономически выгодно не заказывать кресла в Китае, а перешить в России. Перешить - не проблема, много кто этим занимается. Но как заменить наполнитель кресла, сохранив при этом форму кресла? Очевидно, нужно изготовить новый наполнитель, который своей формой совпадает с оригинальным наполнителем. Для этого первое что нужно сделать - это скопировать форму оригинального наполнителя. И вот тут 3d сканирование деталей будет лучшим способом копирования формы. Сделав 3д сканирование, мы получаем полигональную модель спинки кресла. Такая модель полностью повторяет изделие, а в данном случае изделие сильно деформировано. Поэтому 3d сканирование детали нужно для того чтобы получить не конечную 3д модель, а некий промежуточный результат, который будет служить шаблоном для 3d моделирования векторной модели, пригодной для производства. На скриншотах 3d сканирование представлено коричневым цветом, созданная векторная 3d модель - серым цветом. Отличия от исходного изношенного изделия видны невооруженным глазом. Выходит что в подобных случаях 3д сканирование - это первый шаг на пути восстановления какого либо изделия. Но у нас задача создать не изделие, а форму для изготовления данного изделия. Форма представляет из себя полость, куда заливается ППУ, и является формообразующей. Моделируется такая форма довольно просто, путем вычитания объема изделия из прямоугольной болванки. Далее разделяем болванку на две части, добавляем технологические прорези, замок (для правильного смыкания двух половинок) и форма готова! На выходе получаем векторную твердотельную модель (CAD модель), которая в таком виде отправляется на фрезеровку из текстолита! Вот такой вот простой и прозрачный путь от 3д сканирования изделия, до подготовки производства изделия. Для подушки кресла проделана аналогичная работа. maypost@bk.ru +7-916-540-6808
